詳解角接觸球軸承正裝和反裝的區別及示意圖

時間:2021-08-18 07:34:00 來源:洛陽薄壁精密軸承有限公司

  角接觸球軸承被廣泛應用于各種機床軸承,角接觸球軸承安裝方法主要有三種,分別為面對面安裝、背對背安裝以及串聯安裝,很多人也用正裝和反裝來形容安裝方法的不同,下面就由小編為您詳細介紹一下角接觸球軸承正裝和反裝的區別。
  

  一、角接觸球軸承正裝

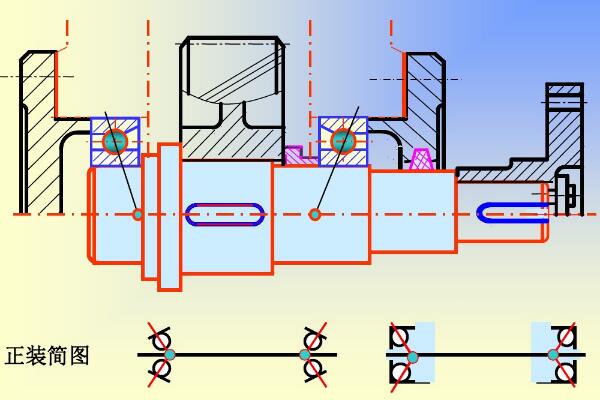

角接觸球軸承正裝  
  角接觸球軸承是非分離型的設計,內外圈的兩側的肩部高低不一。為了提高軸承的負載能力,會把其中一側的肩部加工得較低,從而讓軸承可裝進更多的鋼球。角接觸球軸承的外圈,一邊厚,一邊薄。厚的一邊稱之為“背”,薄的一邊稱之為“面”。正裝是指面對面安裝,外圈窄端面相對,當兩角接觸球軸承的壓力中心距離小于兩個軸承中點跨距時,稱為正裝。該方式的軸系,結構簡單,裝拆、調整方便,但是,軸的受熱伸長會減小軸承的軸向游隙,甚至?xí)ㄋ馈?br />   

  二、角接觸球軸承反裝

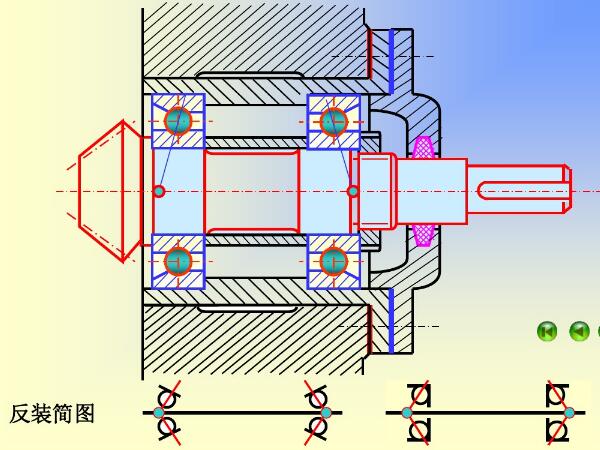

角接觸球軸承反裝  
  反裝是指背對背安裝,窄的邊在外,寬邊在內,另一個寬邊在內,窄邊在外。背靠背安裝承受的荷載和承載力矩,軸向定位好。反裝就是外圈寬端面相對,當兩角接觸球軸承的壓力中心距離大于兩個軸承中點的跨距時,稱為反裝。顯然,軸的熱膨脹會增大軸承的軸向游隙,另外,反裝的結構較復雜,裝拆、調整不便。
  

  三、角接觸球軸承正裝反裝區別

  
  1、當傳動零件懸臂安裝時,反裝的軸系剛度比正裝的軸系高,這是因為反裝的軸承壓力中心距離較大,使軸承的反力、變形及軸的彎矩和變形均小于正裝。
  
  2、當傳動零件介于兩軸承中間時,正裝使軸承壓力中心距離減小而有助于提高軸的剛度,反裝則相反。
  
  3、背對背(兩軸承的寬端面相對)安裝時,軸承的接觸角線沿回轉軸線方向擴散,可增加其徑向和軸向的支承角度剛性,抗變形能力。
  
  4、面對面(兩軸承的窄端面相對)安裝時,軸承的接觸角線朝回轉軸線方向收斂,其支承角度剛性較小。由于軸承的內圈伸出外圈,當兩軸承的外圈壓緊到一起時,外圈的原始間隙消除,可以增加軸承的預加載荷。
  
  以上就是對于角接觸球軸承正裝和反裝的區別介紹,反裝可以提高剛性,正裝可以降低裝配時同心度的要求,在選擇時應當根據傳動零件和軸的結構綜合考慮。洛陽薄壁精密軸承公司是一家專注于生產高品質精密薄壁軸承的企業,支持個性化非標角接觸球軸承定制,歡迎您留言或致電咨詢。
